Модуль CP-9003 (8-канальный модуль управления ключами)

                     CP-9003 RS-485         CP-9003 Bluetooth

                          Цена: 3700 руб.

 Цена: 4300 руб.

    Модуль CP-9003 предназначен для управления автоматизированным процессом посредствам переключения 8 твердотельных ключей. Переключение происходит по сигналу от устройства управления (например, от персонального компьютера). В качестве канала связи используется интерфейс RS-485, либо Bluetooth (в зависимости от варианта исполнения Изделия).



      В отличии от аналогичных модулей других производителей, где применяются электромеханические реле, в модуле CP-9003 использованы твердотельные реле, что  дает ряд преимуществ:

Высокая надежность (обусловлено отсутствием механических контактов, подтверждается высокой наработкой на отказ);

Неизменные характеристики контактов реле в течении всего срока службы;

• Отсутствие дребезга контактов, искр и электрической дуги при коммутации, что значительно снижает внутрисхемный уровень помех и обеспечивает стабильность работы;

Отличные характеристики изоляционных свойств между управляющими и силовыми цепями (до 4кВ), высокое сопротивление изоляции;

Низкое энергопотребление (твердотельные реле потребляют электроэнергии значительно меньше чем электромагнитные реле и контакторы);

Отсутствие акустического шума;



Высокое быстродействие;



Изделие обеспечивает:

• гальваническую развязку канала связи;

• защиту контактов реле от перегрузки по току;

• поддержку стандартных скоростей обмена: от 2400 до 115200 Бит/c (при работе по RS-485);

Работа с модулем CP-9003:

    Для работы с модулем CP-9003 к нему необходимо подключить питание 10 - 30В и линию RS-485 (для варианта исполнения с RS-485). При правильном подключении в окне индикации (Рис.1.) загорится светодиод "POWER", свидетельствующий о наличии питания.

Рис.1. Окно индикации

   Проверить состояние реле. Если реле не активно (или на Изделие не подано питание) выводы «REL N» разомкнуты, где N – номер реле. Когда реле активируется контакты «REL N» замыкаются. При этом загорается светодиодный индикатор соответствующего реле в окне индикации (см. Рис.1.).

Рис.2. Схема реле

   Перед настройкой модуля CP-9003 выполнить установку перемычки "CONFIG" как указано на Рис.3., после чего подключить персональный компьютер к линии связи и запустить программу CONFIG_CP-90XX.exe. Настроить модуль CP-9003, используя "Руководство по настройке модулей CP-90XX".

Рис.3. Подключение перемычки «CONFIG».

    При разработке программ управления модулем CP-9003 необходимо ознакомиться с описанием протокола модуля CP-9003.

     Описание протокола модуля CP-9003, «Руководство по настройке модулей CP-90XX» и программа CONFIG_CP-90XX.exe  находятся на диске, поставляемом с модулем. Указанную информацию можно  скачать по ссылке в конце данной страницы.

    Для управления нагрузкой, превышающей по току 750 мА,  или по напряжению ±60В применяется модуль CP-9051 (релейный промежуточный), позволяющий управлять нагрузкой с током до 6А, переменного напряжения 220В, или постоянного напряжения до 30В. Либо использовать промежуточные реле.

Внешний вид модуля CP-9003:

              а) Вариант исполнения с RS-485        б) Вариант исполнения с Bluetooth
Рис.4. Внешний вид модуля CP-9003

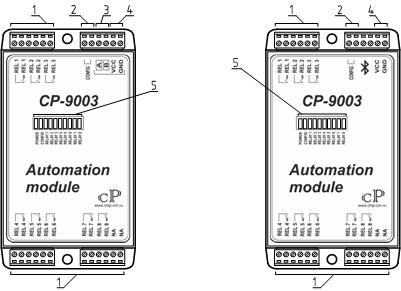

1 – разъемы для подключения реле; 2 – разъем для подключения перемычки «CONFIG»; 3 – разъем для подключения линии RS-485; 4 – разъем для подключения питания; 5 – окно индикации (индикация питания, подключенной перемычки «CONFIG», активного реле).

   Руководство по настройке модулей CP-90XX
  Описание протокола модуля CP-9003
  Программа для настройки модулей CP-90XX

Tехнические параметры:

• Напряжение питания DC: 10…30В
• Максимальный ток потребления: 300мА
• Интерфейс связи: RS-485/Bluetooth
• Максимальная длинна связи: 1200м / 30м
• Количество каналов (реле с нормально разомкнутыми контактами): 8
• Тип реле: твердотельные
• Максимальный коммутируемый ток для реле: 750мА
• Максимальное коммутируемое напряжение для реле: ±60
• Максимальное время включения: 3мс
• Максимальное время выключения: 3мс
• Выходное сопротивление реле в открытом состоянии: не более 0,6Ом
• Промышленный протокол: CP-automation
• Рабочая температура: -25…+75 С0
• Влажность: 10…90%
• Размеры ДхШхВ, мм: 127х70,7х20,5
