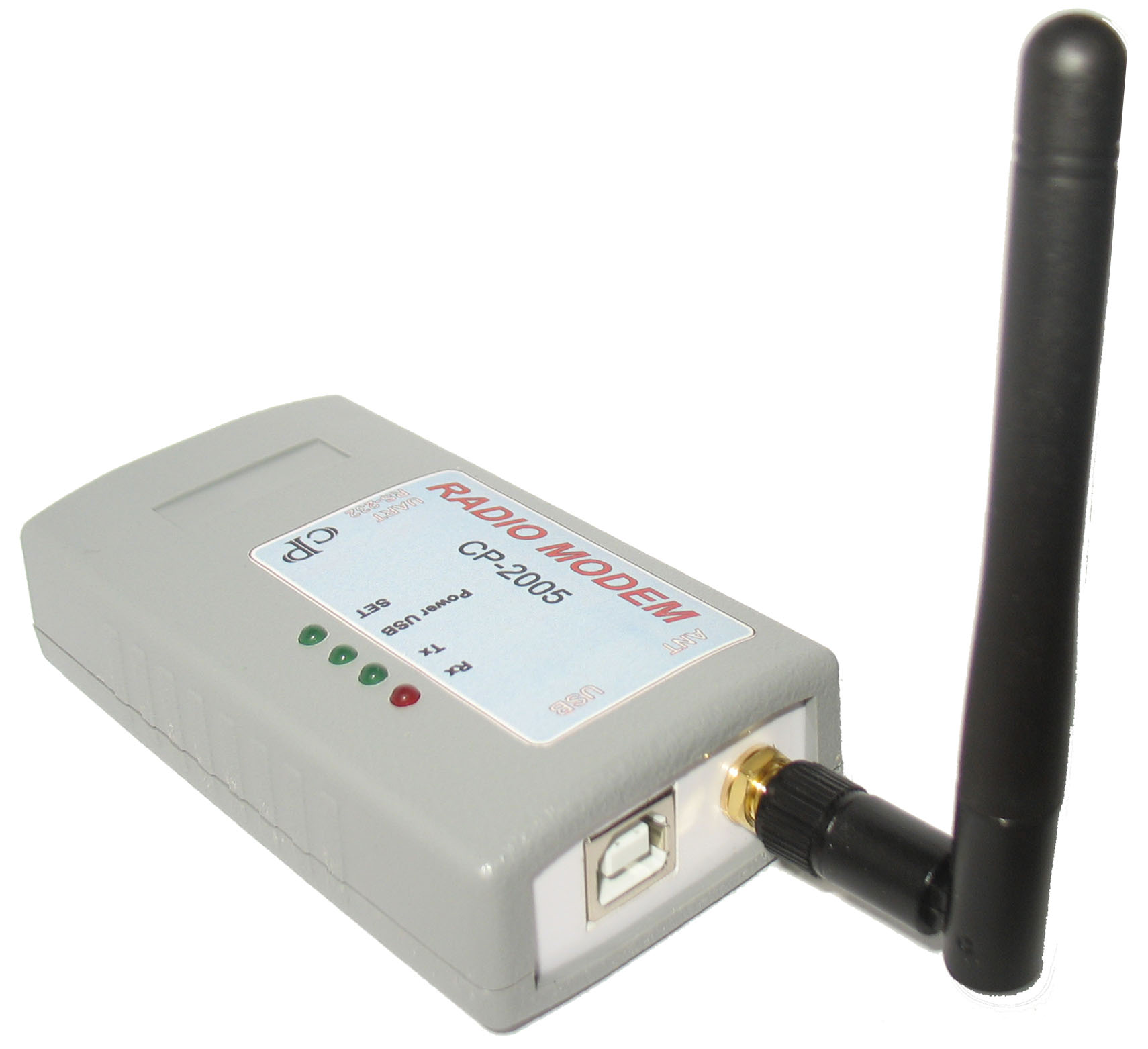

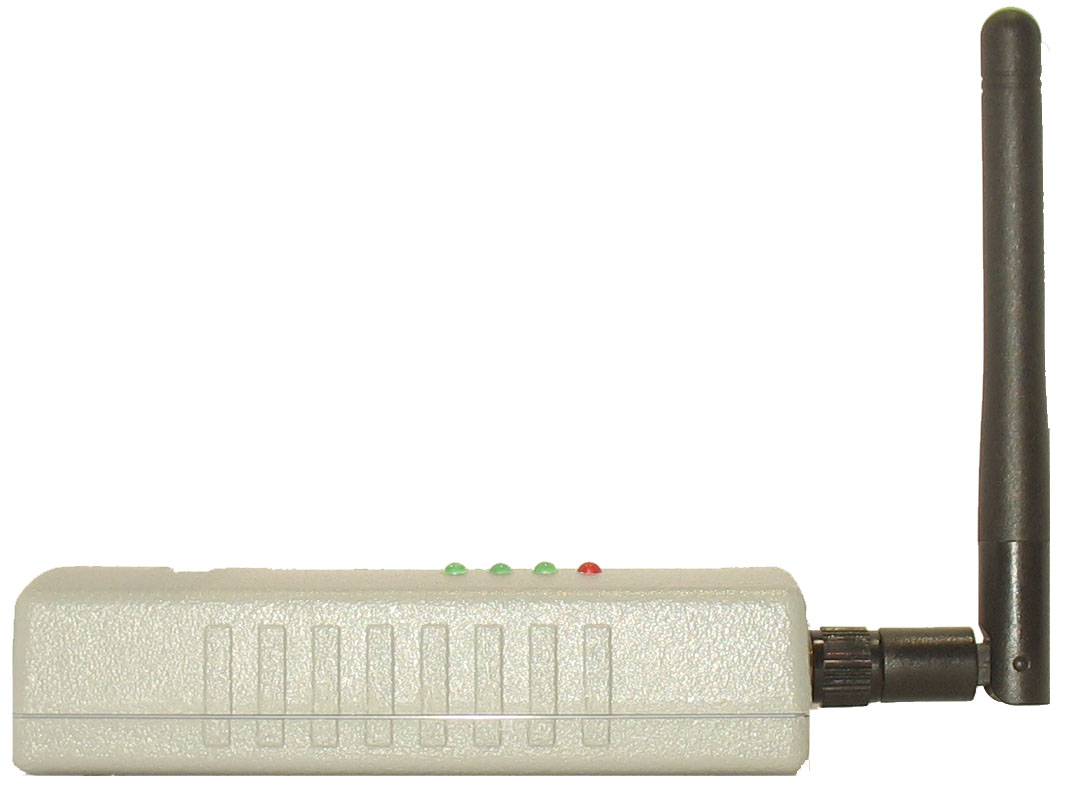

Радио модем   CP-2005

Режимы передачи данных: FU1, FU2, FU3, FU4.
Количество передаваемых данных (байт) не ограничено (только для режимов FU1, FU3), но следует знать, что при непрерывной передаче большого количества данных, несколько байт могут быть утеряны, из-за воздействия различных помех и других факторов.

  В режиме FU3 Радиомодем CP-2005 функционирует на максимальной скорости. В этом режиме скорость передачи данных по радиоканалу автоматически регулируется в зависимости от установленной скорости порта, соотношение скоростей приведено в  таблице ниже:

  Скорость порта, Бит/сек  1200   2400   4800   9600   19200   38400   57600   115200
  Скорость по радиоканалу, Бит/сек     5000 15000 58000 236000

Для увеличения дальности связи, рекомендуется снизить скорость передачи данных.

  В следующей таблице представлены данные по чувствительности приемника, в зависимости от скорости передачи данных по радиоканалу:

  Скорость по радиоканалу, Бит/сек  500   5000   15000   58000   236000/250000
  Чувствительность приемника, дБм    -124  -116 -111 -106 -100

  Как правило, чувствительность уменьшается на 6…10 дБ, а дальность связи в 2 раза. Максимальная дальность связи на открытой местности (по технической документации) для режима FU3 составляет 1000 м.
Режим FU1 является энергосберегающим. Здесь также можно установить 8 различных скоростей порта (как в режиме FU3), но скорость передачи по радиоканалу фиксирована, и составляет 250000 Бит/сек, дальность связи небольшая, до 100 м.

FU2 – режим энергосбережения со сверхнизким энергопотреблением. Этот режим поддерживает следующие значения скорости порта: 1200, 2400, 4800 Бит/сек. Если до этого  порт функционировал на более высокой скорости, то Радиомодем CP-2005 автоматически снизить скорость порта до 4800 Бит/сек, изменения вступят в силу после выхода из режима "Настройка".

Передача данных возможна только небольшими пакетами (не более 20 байт), интервал времени между пакетами не должен быть слишком коротким (желательно не менее 2 сек), иначе возможна потеря данных. Скорость передачи по радиоканалу и дальность связи такие же, как и в режиме FU1.

Режим FU4 предназначен для максимальной дальности связи. Поддерживается только самая низкая скорость порта: 1200 Бит/сек, если установлена более высокая скорость порта, то Радиомодем CP-2005 автоматически снизит ее. Скорость передачи по радиоканалу фиксирована и составляет 500 Бит/сек. Передача данных возможна только небольшими пакетами (не более 60 байт), интервал времени между пакетами не должен быть менее 2 сек, иначе возможна потеря данных. Дальность связи на открытой местности может достигать 1800 м.

В следующей таблице представлены характеристики Радиомодема CP-2005 при различных режимах:

 Режим  FU1   FU2  FU3 FU4
 Время передачи данных 15…25 мс 500 мс  4…80 мс 1 сек  Передача одного   байта
 Задержка цикла (время   от   передачи и до   получения   пакета   данных) 31 мс        Скорость 9600 Бит/   сек
 Передача одного   байта
31 мс        Скорость 9600 Бит/   сек
 Передача 10-ти байт
 Дальность связи при   максимальной   мощности   передатчика   +20 дБм 100 м 100 м 600 м  при 9600  Бит/сек 1800 м  при 1200  Бит/сек  Значения даны для   идеальных условий   на  открытой   местности
1000 м при 2400 Бит/сек

   Измерение задержки цикла производится, когда на одном Радиомодеме замкнуты выводы RX и TX (то есть принятые модулем данные снова отправляются), а с помощью второго модуля отправляют и принимают данные.

Вернуться на основную страницу описания Радиомодема CP-2003.
