 adaptor_CP-2006

Конвертер TCP/IP - RS-485 / RS-232 CP-2006

Цена: 14900 руб.
    Конвертер TCP/IP - RS-485/RS-232 CP-2006 предназначен для подключения сети устройств с полудуплексным интерфейсом RS-485 или одного устройства с интерфейсом RS-232 к локальной вычислительной сети (ЛВС) по протоколу TCP/IP.

Интерфейс Варианты исполнения
-00 -01 -02

Интерфейс управления Ethernet

Интерфейс RS-485



Интерфейс RS-232



Цена:

  5800 руб.     5800 руб.     7800 руб.


   Конвертер TCP/IP - RS-485/RS-232 CP-2006 работает следующим образом: клиенту необходимо произвести подключение к серверу (Конвертеру CP-2006) на указанный в его настройках IP адрес, по протоколу TCP/IP, порт 502. После чего все байты, переданные по протоколу TCP/IP в порт 502, будут транслироваться в линию RS-485 или RS-232. И наоборот, байты передаваемые по линии RS-485 или RS-232 в Изделие будут транслироваться по протоколу TCP/IP подключенному клиенту.

   При использовании широко распространенных программ-драйверов, позволяющих производить TCP/IP подключение и образовывать виртуальный «COM» порт становится возможным создание моста: виртуальный «COM» порт -> TCP/IP -> физическая линия RS-485 / RS-232.
   Таким образом, стандартное программное обеспечение для устройств RS-485 / RS-232 возможно подключить к устройствам не на прямую, а через ЛВС, используя мост.

   В Конвертере TCP/IP - RS-485/RS-232 CP-2006 применяются промышленные схемы защиты. Это позволяет работать в непрерывном круглосуточном режиме работы, в условиях сильных электромагнитных помех.

Конвертер TCP/IP - RS-485/RS-232 CP-2006 обеспечивает:

- гальваническую развязку интерфейсов и автоматическое переключение направления передачи по интерфейсу RS-485;

- приём и передачу информации по протоколу TCP/IP и её преобразование в сигналы двухпроводного дифференциального интерфейса RS-485 (линии «А» и «В») и RS-232;

- поддержку стандартных скоростей обмена: от 2400 до 115200 Бит/c;

Работа с конвертером TCP/IP - RS-485/RS-232 CP-2006:

    Для работы с конвертером к нему необходимо подключить питание 5В к разъему 6 (см. Рис.4.), используя блок питания входящий в комплект поставки. В момент включения произойдет тест индикаторов (последовательно загораются и тухнут светодиоды Power, TX, RX, TX, Power см. Рис.4.). После чего светодиод Power сигнализирует о текущем состоянии конвертера:

Cветодиод Power Значение
  Не горит (при этом конвертер запитан) Неисправен встроенный DC/DC преобразователь
  Моргает с периодичностью 1 раз в секунду Ожидание подключения по протоколу TCP/IP
  Постоянно горит Установлено подключение по протоколу TCP/IP

   Индикаторы RX и TX сигнализируют о приеме и передаче данных соответственно (по сети RS-485 или RS-232).

  Кнопка 4 (Reset) см. Рис.4, может быть использована для нескольких функций:

Нажатие на кнопку Reset Функция
  Кратковременное нажатие
(Нажать и сразу отпустить)
Перезагрузка. Изделие будет перезагружено, о чем будет свидетельствовать тесть индикаторов.
  Нажать, удерживать 2 секунды отпустить

Информация о текущих настройках в порт. В линию RS-485 или RS-232 будет отправлена информация о текущих параметрах Изделия (формат ASCII):

IP ADR : XXX.XXX.XXX.XXX                              IP MASK: XXX.XXX.XXX.XXX                            IP GATE: XXX.XXX.XXX.XXX                          MAC ADR: XXX.XXX.XXX.XXX
Baudrate: XXXX Data: X Parit: X Stop bits: X

  Нажать и постоянно удерживать (примерно 10 секунд) до перезагрузки конвертера. О чем будет свидетельствовать тест индикаторов Сброс конвертера к заводским настройкам. При этом текущий пароль установится в значение: 111111. Остальные параметры примут значения указанные в окне настроек на Рис.3.

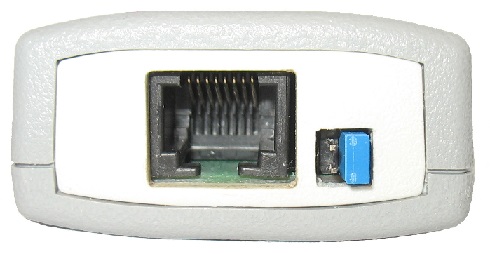

   К разъему 7 см. Рис.4 см. необходимо подключить линию RS-485 или RS-232 в соответствии с схемой расположения контактов см. Рис.1.

Рис. 1. Схема расположения контактов разъема 8P8C

   В случае необходимости, подключить согласующий резистор, с помощью перемычки 8 см. Рис.4.

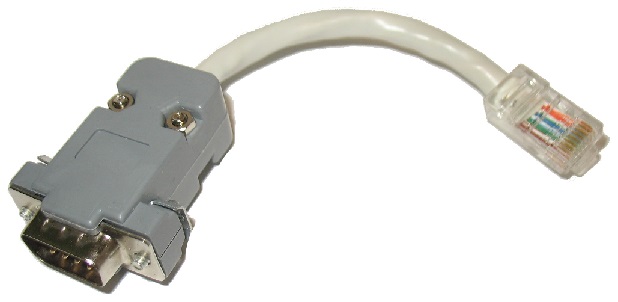

   Линию RS-232 так же можно подключить, используя переходник RJ45 -> DB9 входящий в комплект поставки.

   Подключить к разъёму 5 указанному на Рис. 4  локальную вычислительную сеть (ЛВС).

    После подключения конвертера, его необходимо настроить. Для этого на персональном компьютере, подключенном к той же ЛВС, в которой находится конвертер, в браузере необходимо ввести его адрес (например, адрес по умолчанию http//192.168.0.100). При этом для изменения настроек потребуется ввести пароль см. Рис. 2.

Рис.2. Окно ввода пароля.

   Пароль по умолчанию: 111111. После успешного ввода пароля откроется окно настроек см. Рис. 3. Где  возможно сменить пароль, при этом для ввода нового пароля допустимо использовать только цифры. По завершению ввода нажать кнопку «Save Password».

   Если забыли пароль, можно воспользоваться функцией: Сброс конвертера к заводским настройкам.

   Нажатие на кнопку меню «RST module» удаленно перезагружает конвертер см. Рис.3.

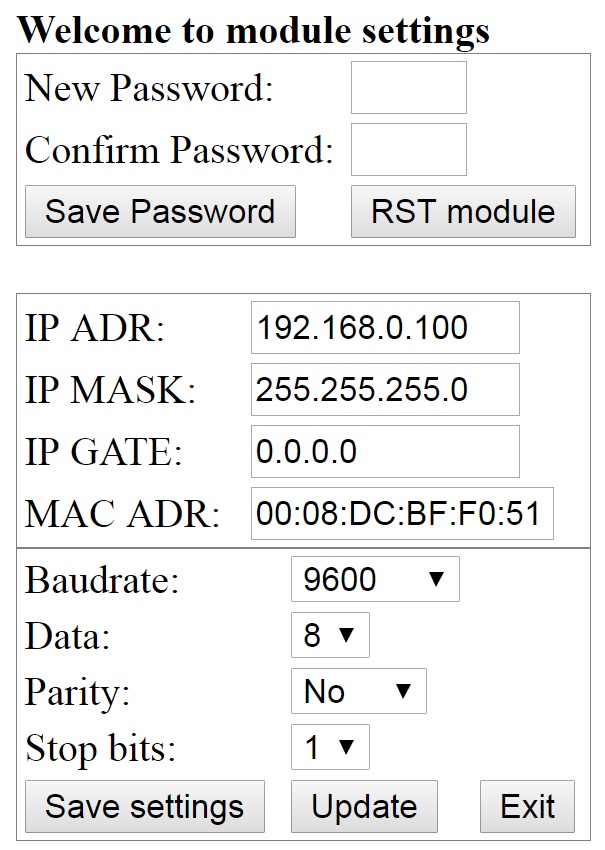

Рис.3. Окно настроек.

   При нажатии на кнопку меню «Update» текущие параметры конвертера заносятся в окно настроек Рис. 3.

     MAC адрес конвертера TCP/IP - RS-485/RS-232 CP-2006 при необходимости можно поменять. Если в одной сети несколько Изделий, то необходимо убедится, что назначенные MAC адреса не совпадают

   По необходимости поменять текущие настройки и нажать  кнопку меню «Save settings».

   По завершению работы с окном настроек нажать кнопку меню «Exit».

ВАЖНО!!! При передаче данных по ЛВС в линию RS-485 / RS-232 необходимо учитывать пропускную способность интерфейса RS-485 / RS-232 (в соответствии с параметром Baudrate в  настройках конвертера). Для этого необходимо делать соответствующие задержки между передаваемыми пакетами данных. Так как скорость передачи данных по ЛВС значительно превышает пропускную способность интерфейса RS-485 / RS-232.

Внешний вид конвертера TCP/IP - RS-485/RS-232 CP-2006:

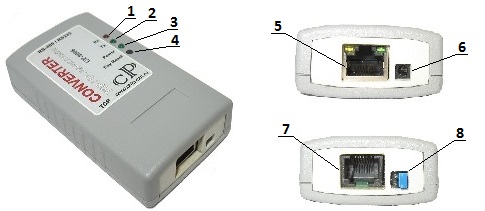

Рис.4. Внешний вид конвертера TCP/IP - RS-485/RS-232 CP-2006

1 - индикатор RX; 2 -индикатор TX; 3 -индикатор питания Power; 4- кнопка Reset; 5- разъем для подключения к локальной сети; 6– разъем для подключения блока питания (5В); 7- разъем 8P8C (RJ-45) для подключении к линии RS-485 или RS-232; 8 - перемычка для подключения терминатора 120 Ом.

Комплектность:
  • Конвертер TCP/IP – RS-485 / RS-232 CP-2006, шт - 1;
  • Блок питания 5В, шт - 1;
  • Переходник RJ45 -> DB9, шт - 1;
  • Руководство по эксплуатации, шт - 1;
  • Паспорт, шт - 1;

Tехнические параметры:

• Напряжение питания (от блока питания), В 5 В
• Стандарт 10/100 base-t/tx phy
• Физическая реализация канал связи  витая четырёхпроводная
• Максимальная длинна связи по ЛВС, м 100
• Максимальная длинна связи по RS-485, м 1200
• Максимальная длинна связи по RS-232, м 15
• Ток потребления не более, мА 300
• Габаритные размеры, мм не более 90 x 50 x 24
• Диапазон рабочих температур, Сo -10…+70
• Масса, кг, не более 0,2
